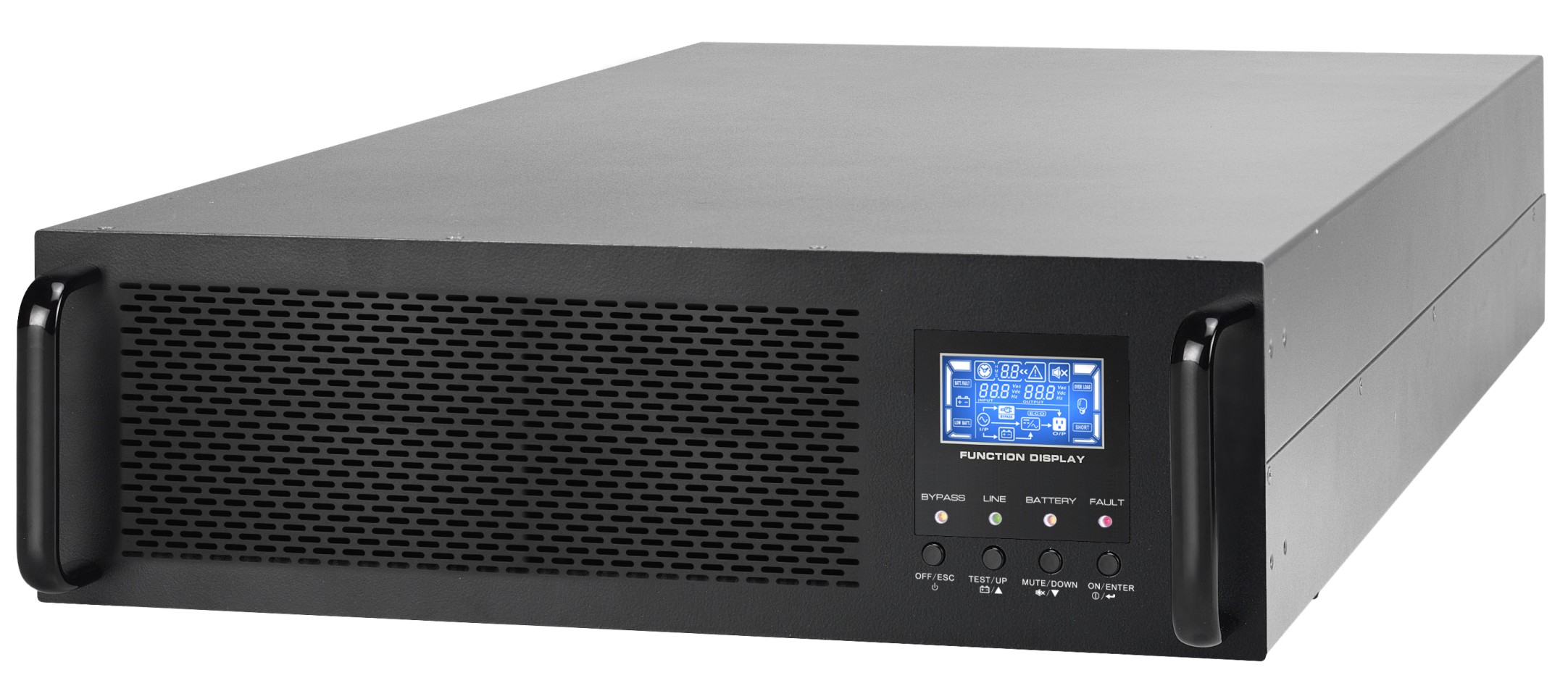

Winner Pro機架式 1K/2K/3K/6K/10K VA
Winner Pro Rack 1 K(S)/2K(S)/3K(S)
■ 真正實現在線雙轉換 微處理器控制確保高可靠性 輸入功率因素校正 輸出功率因素可達0.8 寬広市電輸入范圍（110 V - 300 V)
■ 高效的變頻轉換模式 ECO模式提供節能效果（僅限于1-3K機種） 兼容發電機
■ 長效機型充電電流達6A
|
機種
|
Winner Pro 1KR Winner Pro 2KR
|
Winner Pro 3KR
|
Winner Pro 6KR Winner Pro 10KR
|
|||
|
相位
|
單相接地
|
|||||
|
容量
|
1000 VA / 800 W 2000 VA /1600 W 3000 VA / 2400 W 6000 VA / 4800 W 10000 VA / 8000 W
|
|||||
|
輸入
|
||||||
|
輸入電壓
|
100/110/115/120/127VAC 或 200/208/220/230/240VAC
|
208/220/230/240VAC
|
||||
|
電壓范圍
|
55-145 VAC 或 110-300 VAC 于 50% 負載 85-140 VAC 或 160-280 VAC 于 100% 負載
|
110-300 VAC ± 3% 于 50% 負載 176-300 VAC ± 3% 于 100% 負載
|
||||
|
頻率范圍
|
40 Hz ~70 Hz
|
46Hz ~ 54 Hz 或 56Hz ~ 64 Hz
|
||||
|
功率因數
|
^ 0.99 @ 100% 負載
|
|||||
|
輸出
|
||||||
|
輸出電壓
|
100/110/115/120/127VAC 或 200/208/220/230/240VAC
|
208/220/230/240VAC
|
||||
|
電壓范圍（電池模式）
|
± 1%
|
± 1%
|
||||
|
頻率范圍（同步校正范圍）
|
47~ 53 Hz 或 57 ~ 63 Hz
|
46Hz ~ 54 Hz 或 56Hz ~ 64 Hz
|
||||
|
頻率范圍（電池模式）
|
50 Hz ± 0.25 Hz 或 60Hz ± 0.3 Hz
|
50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz
|
||||
|
浪涌比率
|
3:1
|
|||||
|
頻率范圍（電池模式）
|
^ 3 % THD (線性負載）， ^ 6 % THD (非線性負載）
|
^ 3 % THD (線性負載）， ^ 5 % THD (非線性負載）
|
||||
|
轉換時間
|
交流至直流
|
無
|
0ms
|
|||
|
逆變至旁路
|
4 ms (標準條件下）
|
0ms
|
||||
|
波形（電池模式）
|
純正弦波
|
|||||
|
效率
|
||||||
|
市電模式
|
88%
|
89%
|
90%
|
92%
|
93%
|
|
|
電池模式
|
83%
|
87%
|
88%
|
90%
|
91%
|
|
|
電池
|
||||||
|
標機
|
電池型號
|
12 V / 9 AH
|
12 V / 9 AH
|
12 V / 9 AH
|
12 V / 9 AH 12 V / 9 AH
|
|
|
數量
|
2
|
4
|
6
|
16顆
|
||
|
標準充電時間
|
4小時充至90%
|
9小時充至90%
|
||||
|
最大充電電流
|
1.0A(最大）
|
預設:1.0 A ± 10%,最大.:2.0A ± 10%
|
||||
|
充電電壓
|
27.4VDC ± 1% 54.7 VDC ±1% 82.1 VDC ±1%
|
218.4 VDC ± 1%
|
||||
|
長效機
|
電池型號
|
取決于申請商
|
取決于申請商
|
|||
|
數量
|
2 3 4 6 8 6 8
|
16 ~ 20顆（可調整）
|
||||
|
最大充電電流
|
1.0A/2.0A/4.0A/6.0 A
|
1A/2A/4A/6A (可調整，6A僅適用于16顆）
|
||||
|
充電電壓
|
27.4VDC ± 41.0VDC ± 1% 1%
|
54.7 VDC 82.1 VDC 109.4VDC ±1% ±1% ±1%
|
82.1 VDC 109.4VDC ±1% ±1%
|
218.4 VDC ± 1%(基于16 顆）
|
||
|
顯示說明
|
||||||
|
LCD顯示
|
負載大小，電池容量,市電模式,電池模式，旁路模式,故障指示
|
|||||
|
警告聲音
|
||||||
|
電池模式
|
每4秒響一聲
|
|||||
|
電池電量低
|
每1秒響一聲
|
|||||
|
過載
|
每1秒響一聲
|
|||||
|
錯誤
|
連續鳴響
|
|||||
|
物理性能
|
||||||
|
標機
|
尺寸,深X寬X高
|
310 x 438 x 88
|
410 x 438 x 88
|
630 x 438 x 88
|
主機:500x438x88 [2U] 電池套件：
668 x 438 x 88 [2U]
|
主機:580x438x133 [3U] 電池套件： 668x438x88 [2U]
|
|
凈重（公斤）
|
12
|
19
|
29.3
|
主機：15 電池套件：48
|
主機：18電池套件：48
|
|
|
長效機*
|
尺寸,深X寬X高
|
310 x 438 x 88
|
410 x 438 x 88
|
500 x 438 x 88 [2U]
|
580 x 438 x133 [3U]
|
|
|
凈重（公斤）
|
9
|
12 14.2
|
15
|
18
|
||
|
使用環境
|
||||||
|
濕度
|
相對濕度20-90 %且溫度0- 40° C (不結露）
|
相對濕度0-95 %且溫度0- 40° C (不結露）
|
||||
|
矂音
|
少于50dBA @ 1米
|
少于55dBA @ 1米 少于58dBA @ 1米
|
||||
|
控制管理
|
||||||
|
智能 RS-232 / USB
|
支持 Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix 和 MAC
|
|||||
|
可選SNMP
|
電源管理支持SNMP管理與網絡管理
|
|||||
*當UPS設為恒壓恒頻模式時，輸出功率會降額40%，當UPS的輸出電壓設為208VAC時，輸出功率會降額10%。
**當內部電池數量改為16-19顆時，機器會依照底下公式降額輸出功率：P=Prating X (N/20 x 100%)。
***若機器被安裝在超過海抜1000公尺的地方時，每升高100公尺,輸出功率會降額1%。
現行產品規格若有變更不再另行通知 4
